하우덴 축류 팬

하우덴 축류 팬:

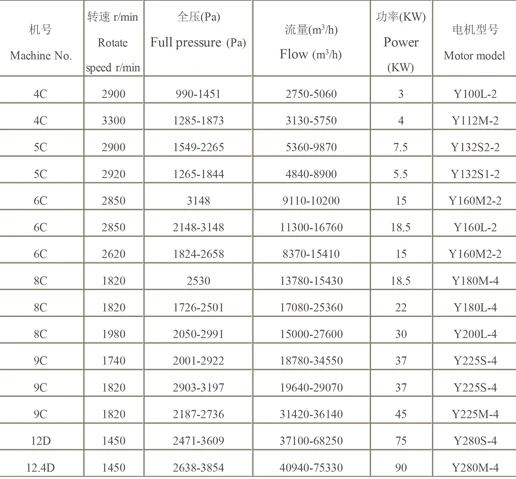

하우덴 축류팬은 단일흡입팬으로 제작되며 기계번호는 №4C, 5C, 6C, 8C, 9C, 12D, 12.4D입니다. Y5-48 보일러 유도 통풍 팬에는 №4C, 5C, 6.3C, 8C, 10C, 12.5CD가 있습니다. Y6-30 보일러 유도 통풍 팬에는 3.5C, 4.3C, 4.8C, 5.4C, 6.5C, 7.5C, 8.5C 7가지 종류가 있습니다.

보일러 원심 배기 및 유도 통풍 팬은 왼손잡이와 오른 손잡이의 두 가지 유형으로 만들 수 있습니다. 변속기 부분에서 팬을 직접 보면 임펠러가 시계 방향으로 회전하면 "오른쪽"으로 표시되는 오른손잡이라고 하고, 시계 반대 방향으로 "왼쪽"으로 표시되면 왼손잡이라고 합니다.

팬 공기 배출구의 위치는 섀시의 공기 배출구 각도로 표시됩니다. "Left" 및 "Right"는 0도, 90도 및 180도의 세 가지 각도로 만들 수 있습니다.

2. 팬은 모두 임펠러, 케이싱, 공기 흡입구, 변속기 부품, 조정 도어 및 기타 부품으로 구성된 원심 연도 가스 유도 통풍 팬입니다.

임펠러 : 16Mn재질로 제작된 12개의 후방경사판날이 호형상 전면판과 후면판 사이에 용접되어 정적, 동적 균형으로 보정된다. 따라서 고강도, 내마모성 및 긴 수명으로 원활하게 작동합니다. 더 길게.

섀시: 강판과 용접되어 일체형 볼류트를 형성합니다. "왼쪽" 및 "오른쪽" 회전은 №8 이상에서 공통입니다.

공기 흡입구 : 수렴 공기 흡입구를 일체형 구조로 제작하여 케이싱의 공기 흡입구쪽에 볼트로 고정합니다.

트랜스미션 그룹: 트랜스미션 메인 샤프트는 고품질 강철로 만들어지며 롤링 베어링을 채택합니다. (2) 유형: 일체형 원통형 베어링 박스, 37# 오일 윤활, 오일 레벨 표시 및 8호 이상의 온도계, 수냉 장치 포함, 수도관 추가 필요, 물 소비 0.5-1m3 /h, 8번 아래의 팬 6이 냉각됩니다. 유형(I): No.4-6는 베어링 그리스 또는 이황화 몰리브덴으로 윤활 처리된 2개의 평행 시트를 사용하고, 케이싱과 No.8-12.4 사이에서 자체 냉각을 위해 2개의 반원형 팬 블레이드를 사용합니다. 두 개의 병렬 베어링 하우징.

조정 도어: 풍량을 조정하는 데 사용되며 공기 흡입구 앞에 축 방향으로 설치되며 회전이 유연하고 편리합니다. 조정 범위는 완전 개방에서 완전 폐쇄까지입니다. 8호 이상은 꽃잎형, 6호 이하는 버터플라이 밸브형을 사용한다.

모델 G 및 Y6-41 시리즈 인공호흡기는 Shenyang Blower Research Institute에서 테스트했으며 좋은 결과를 얻었습니다. 테스트 데이터는 다음과 같이 인용됩니다.

유인 통풍 팬: Y6-41-11No7.1C 4톤/시간 석탄 연소 보일러와 일치:

작동 온도: 섭씨 200도; 회전 속도: 2100 rev/min

설계 작동 매개변수: 플럭스: 12500m³/h; 전체 압력: 2596 Pa

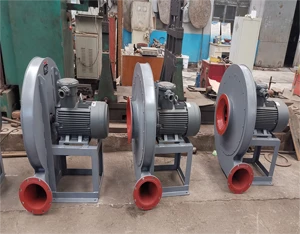

보일러 원심 배기 및 유도 통풍 팬은 우수한 공기 역학적 성능, 안정적인 작동, 작은 진동, 고효율 및 긴 수명의 특성을 가지고 있습니다. 산업 및 광업 기업, 대형 건물, 호텔 및 레스토랑 및 기타 실내 환기에 널리 사용됩니다.

운동 에너지를 위치 에너지로 변환하는 원리에 따라 하우덴 축류 팬은 고속 회전 임펠러를 사용하여 기체를 가속한 다음 감속 및 흐름 방향을 변경하여 운동 에너지를 위치 에너지(압력)로 변환합니다. 단일 단계 원심 팬에서 가스는 임펠러에 축 방향으로 들어가고 임펠러를 통해 흐르면서 방사형으로 변경된 다음 디퓨저로 들어갑니다. 디퓨저에서 가스는 흐름 방향을 바꾸고 파이프 단면적이 증가하여 가스 흐름을 늦추고 운동 에너지를 압력 에너지로 변환합니다. 압력 증가는 주로 임펠러에서 발생하고 이차적으로 팽창 과정에서 발생합니다. 다단계 원심 팬에서는 환류를 사용하여 공기 흐름을 다음 임펠러로 유도하여 더 높은 압력을 생성합니다.
